京谷|圆筒吸风分离器

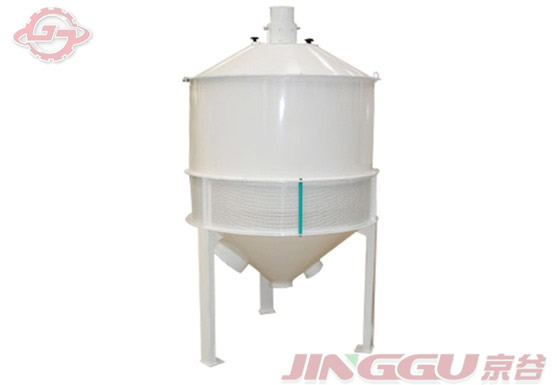

TXFL系列吸风分离器专用来从粮谷中吸风分离出皮壳尘土等低比重杂质，它可用于粮库、面粉厂、米厂、玉米加京谷#机械|版权工厂油厂、饲料厂、酒精厂等。

TXFL系列吸风分离器工作原理：粮谷颗粒进入进料口中，在锥形进料器的分配下，粮谷颗粒被均匀送入吸风道在气流的作用下其中的轻杂颗粒被吸带到分，离区然后进入到离心分离器在这里轻质物料由轻质口排出细颗粒灰尘与轻杂被京_谷-机_械气流吸走被吸风净化了的重质粮谷料由出料口排出。

原料

原料所含的轻杂质与粮粒之间文章来源jinggujixie.com 悬浮速度差异的大小是影响风选工艺效果的重要因素。差异越大,则越容易风选差异越小,风选效果越差。

2.结构尺寸

吸风道的结构尺寸对物料沿风道的分布与气流作用于物料的时间有密切关系并直接影响风选分离率。一风道的宽度与设备生产能力和单位流量密切相关,应根据生产能力和单位流量来确定以确保风选工艺效果通常单位流量取40kg/(cm·h)比较合适。

3.风速和风量

一般情况下,风选的分离效率同风道内的平均风速呈正比,但风速过大,吸出物中含完整粮粒增多风量增加动力消耗也增加风速应根据物料与待分离杂质的悬浮速度及风选工艺要求来确定,一般以不吸出完整粮粒为原则。常用风速为4~7m/sn。风量的大小与风速及吸口截面尺寸有关,当风速和吸口截面尺寸确定后,风量即可确定。

4.流量

流量大小对风选效率有很大影响。在其他条件一定的情况下,流量增大,物料料层则变厚轻杂被气流吸出的机会就减少,从而使风选效率降低;反之,风选效率提高,但设备产量降低吸风分离器的操作。

垂直吸风分离器和循环风吸风分离器的操作步骤如下所述。

(1)操作指标

第一道吸风分离器的除轻杂质，效率应大于或等于70%,其他除杂质效率应大于或等于60%，下脚中不应含完整麦粒料斗内的存料至少有10cm左右的深度这样有剩于稳定给料,也可阻止气流由此进入风风人料状态应符合下列要求:%给料间隙应均匀,进入分离区的物料沿整个工作宽度厚薄一致吸风分离都的工作流量不应大于设备的设计产量,否则分离区的料层过厚气流阻力增加,风量下降,轻杂还未吸出就被物料夹带流走风量调节是吸风分离器操作的主要内容,通过调节玻璃板的位置可以控制风道中的风。

(2)风量的调节

风量适当时,进入分离区的小麦在上升气流的作用下,运动方向近似水平这样有利于气速,特别是上段风速不应过高风速过高,易吸走小麦。通常以下膜中不含宣整小麦为前提,尽量开大调节风门,以得到较高的除杂质效率。

(4)风网的管理

布筒除尘器的布筒堵塞等都将影响除杂质效果。尤其是组合风网,任何一个吸风点的风量变化都会对风网平衡和吸风分离器的风量带来影响,在操作时应加以注意振动增强,风量下降,应注意经常进行清理。
