京谷机械|为您公布|研磨设备的控制系统|与调节结构方案

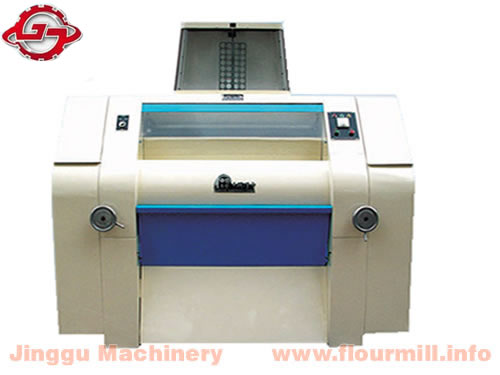

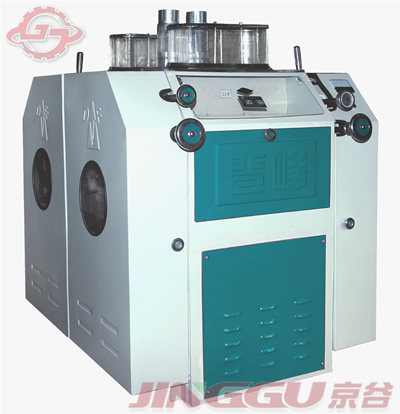

该产品是我公司独立研发的具有国内领先水平的中型系列气压磨粉机。机体上部采用优质合金钢板、下部采用高牌号铸 京谷#机械|版权 铁支座组合,使机体结构更加稳定可靠,。磨辊平直、轧距恒定、研磨引力封闭自持;减震性好、噪音低;气动离合闸,快慢辊之间采用三轮系双面同步齿开带(或齿楔带)传动。
控制系统和轧距调节机构:
现代先进磨粉机机的控制系统可以采用电动控制。电动控制系动制系统,制的松合,吸料的离合,轧距的调节以及机器的停止与转动全部由计算机控制系统和电动机来完 京_谷-机_械 成,并可通过控制室监控,也可根据物料变化进行自动调节。
轧距节机构是调节物料研唐程度的工作构件,根据工艺要求和商保护,轧距调节机构应具有以下功能:两混整个长度间的间距可以调整;两磨任何一端的间距也能灵活地调整;粉机正常工作的,两磨握能迅开,以免两磨辊碰击使磨齿损坏的。如落人硬物,两磨辊能让其通过后恢复正常的工作:当物料中断时,两磨辊能迅松开,以免两磨辊碰击使磨齿损坏!
松合闸机构的作用是在开机或停机时,使下面的慢辊靠拢或离开每上的快辊,通常快辊的轴线是固定的。松合闸机构包括离合轧气命缸、慢辊轴承臂、偏心支轴、转臂等组成。松合闸机构和控制系统相连。喂料活打开,喂料辊开始喂料,磨粉机慢辊离合闸气缸活塞推出,通过偏心轴带动慢辊轴承臂,慢辊即可靠拢快辊,完成合阐研磨物料。反之,当物料停止进入机内时,离合闸气缸活塞反向运动,慢辊即离开快辊。
轧距调节系统可以进行精密轧距调节和单边轧距调节。精密轧距调节可以满足生产中所需要的对轧距的
少量精密控制。当转动调节手轮时,连杆即可带动慢辊缓慢向快辊靠拢,完成精密控制。磨辊两端的轧距调节手轮能够进行单独调节,可实现单边控制,每转一圈相当于 文章来源jinggujixie.com 磨辊轧距变化0.2mm(不包括热胀因素)。
主要参数
型号 | FMFD 2560 | FMFD 2580 | FMFD 25100 |
磨辊直径和长度(mm) | Φ250×600 | Φ250×800 | Φ250×1000 |
快辊转速(R/min) | 650/600/550/500/450 | ||
快慢辊转速比 | 1.0; 1.25; 1.5; 1.75; 2.0; 2.3; 2.5; | ||
喂料辊直径(mm) | Φ68 | ||
喂料辊转速(R/min) | 定速转动:80-170 | 无极变速:50-250 定速转动:80-170 | |
气缸工作压力 | 4-7×105 | 4-7.5×105 | |
吸料管直径(mm) | Φ60-130 | Φ60-145 | Φ60-150 |
配用动力(Y系列4P) | 4-18.5 | 5.5-22 | 5.5-30 |
外形尺寸(L×w×h) | 1505×1580×1768 | 1700×1580×1818 | 1900×1580×1818 |
