一、设备结构及工作过程
1.设备结构
平面回转筛主要由机架、筛休、传动机构、吸风装置等部分组成,其结构如图所示:
筛体有单筛体、双筛体两种,为全封闭式结构。筛体由体内4组吊杆(或4根钢丝绳)悬挂在机架 京谷#机械|版权 上双筛体的两箱可完全分开制造安装方便筛体内装两层抽屉式筛格,筛格分前后两段可从进料端推人或拉出,采用偏心压紧机构压紧,可避免筛格与筛体之间嵌人谷粒或杂质。筛格装拆方便、省力,紧固可靠。筛面采用中等硬度的橡皮球清理,筛孔堵塞率低。
电机固定在筛体前端下部,通过皮带驱动固定在筛体底部的带轮,轮内的扇形编重块可增减或调节相位,以调整筛体的回转直径。启动后,由偏重块的惯性离心力驱使筛体前端产生平面回转运动,后端产生往复直线运动。
垂直吸风道装在筛子的出料端。清理后的物料,通过匀料板直接进人垂直吸风道内,将挡板调节至适当的位置,采用狭风道改善 京_谷-机_械 风选效果,能有效地将轻杂和泥灰分离出来。
small scale maize flour machine maize flour milling machine maize grinding machines maize flour processing plant flour milling machine
3.工作过程
平面回转障工作时,小麦从前端的进料口进人筛体,先落在第一层筛面,第一层筛面为大杂筛面,小麦穿孔,大杂留在筛面上,并从筛体侧面大杂出口排出。穿过第一层晒面的小麦落在第二层筛面上,第二层为小杂筛面,小杂质穿孔,经收集底板 文章来源jinggujixie.com 收集并从小杂出口排除。留存在筛面上的小麦在重力作用下进入垂直吸风道的进料斗,在垂直吸风道内,小麦下落的同时轻杂被带走,从而完成小麦种大杂、小杂和轻杂的清理任务。

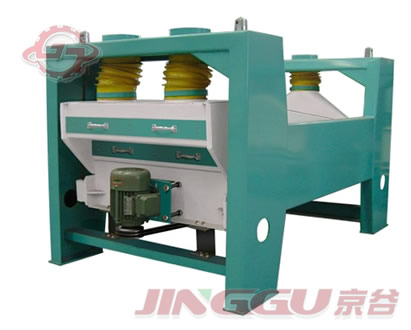

平面回转筛图
