一、滚筒精选机

滚简精选机的特点是分选精度高，下脚含粮少，但产量较小，设备占地和占用空间较大。

(一) 工作原理

作过程中滚筒恒速转动，物料进人简内后，与筒底接触并被带至一定的高度，在简底形成倾斜的盛料段。为保证选出短粒的纯度，盛料段的上沿不得超过主轴所在的水平面。滚筒将进入孔内的物料带出盛料段后，长粒落下,短粒留在孔内随简转过保持段，进人卸料段，由自身重力克服离心惯性力的影响而落人收集槽中，被收集槽中的绞龙推出;长粒在滚简的带动下，一边在简底翻滚一边流向筒口排出。为有利于筒内物料的流动，滚筒的轴线向出口端倾斜。选出的短粒为小麦时，袋孔直径一般为8~10mm,短粒为荞子时袋孔直径一般为3~5mm。

(二) 结构特点
滚筒精选机的结构：

主要由滚筒、收集槽及调节机构、传动机构、机架等组成。

滚简的转速一般不可超过京谷#机械|版权设计转速，转速过高时，因离心惯性力过大物料将贴住简面，会将长粒带入收集槽且袋孔中的短粒卸不下来。

收集槽的角度可由调节手轮调京_谷-机_械节，以便选择合适的保持段长度，得到理想的分选效果。若保持段过长，收集槽的接料边较高，短粒落不到槽中，将造成除杂效率下降; 而保持段过短又将使长粒落人收集槽中。在不调节时收集槽的角度将被调节装置锁定。

调节筒口的挡板可控制筒内物料文章来源jinggujixie.com 的厚度。当工作流量较小或原料含杂量较高、除杂效率下降时，可酌情增加挡板的遮挡面积，以降低筒底物料的流速。

为提高单机的产量，可根据需要将2~3个滚筒并联安装在一起。

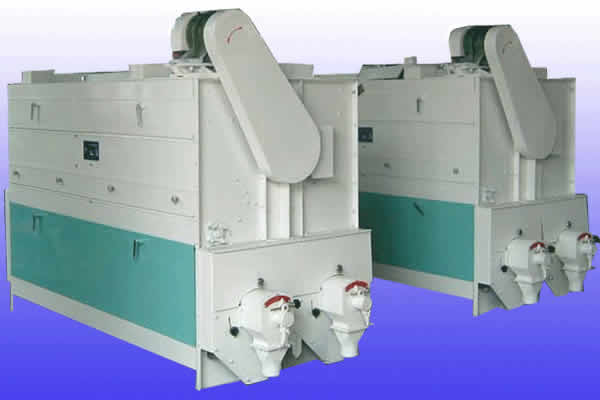

滚筒精选集图片
