   每一个面粉厂    京谷#机械|版权   其生产规模，工艺布置是不一样的，气力输送设计、计算也不一样一般小型企业采用一组风网，大中型企业采用两组风网。不论是一组还是两组，其基本组成是一样的，并应与研磨、筛理设备相互配合。原则上每对磨辊，也就是每台复式磨粉机配置两根吸料管，因为在制粉流程中，研磨系统的皮磨系统、渣磨系统、心磨系统每台磨粉机流量都是不一样的，故在气力输送风网中每根吸料管管径也不一样，每根    京_谷-机_械    管的管径应根据流量大小计算确定，不能随便更换。每组气力输送风网由8～12根吸料管组成，它的总风量是每个吸料管吸风量之和。假设每根吸料管的吸风量为Q1，Q2，Q3，其总风量应为：

    ∑Q总＝Q1＋Q2＋Q3＋…•＋Qn

    此外，∑Qa应加1．2系数即1．2∑Q总

    而气力输送吸风风压，每根    文章来源jinggujixie.com   吸料管计算结果也不一样，假设每根吸料管的计算风压分别为：

small scale maize flour machine         maize flour milling machine        maize grinding machines        maize flour processing plant        flour milling machine

    H1，H2，H3，…，Hn，最终确定总风压H总

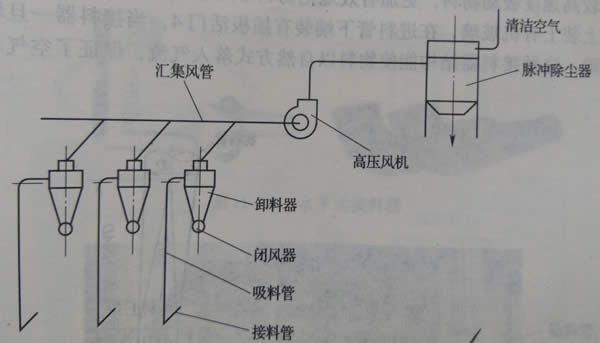

    应该取其中最大一根吸料管，另加20％余量为1．2Hao根根据计算结果才能确定选择高压风机。设计、计算气力输送风网，是与工艺设计同步进行的，比较复杂。如图11－1所示为一组气力输送风网简易装置示意图。
